| RS160-HT-1-RP |
主要规格
| 规格型号 | 排数 | 最小抗拉强度 kN {kgf} | 最大容许张力 kN {kgf} | 大概质量 kg/m | 组件的 链节数 |
| RS160-HT-1 | 1 | 278{28300} | 55.9{5700} | 10.97 | 60 |
| 标注 |
| 1.没有过渡链节，使用双数链节。 |
| 2.订购生产品。 |
主要尺寸 mm
| 节距 | 滚子直径 | 内链节内宽 | 叶片 | 销轴 | ||||
| P | R | W | T1 | H | h | D | L1 | L2 |
| 50.80 | 28.58 | 31.75 | 7.15 | 48.2 | 41.6 | 14.29 | 33.95 | 38.45 |
| 型 | M形连接链节 | F形连接链节 |
| 型号 | RS160-HT-1-MWJL | RS160-HT-1-FWJL |
| 标准价格 | 请咨询 | 请咨询 |
| 交货期 | 请咨询 | 请咨询 |
| 标注 |
| 1.在高速使用范围，请选用RS滚子链。 |

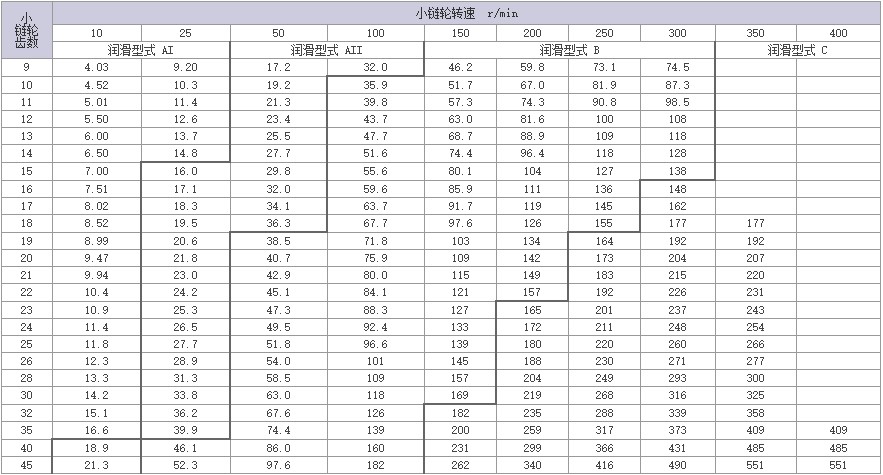

| 润滑型式 | AI | AII | B | C | 详细内容 |
| 方法 | 油壶 | 点滴加油 | 油池或油盘润滑 | 强制油泵润滑 |
