| RS80-HT-2-RP |
主要规格
| 规型格号 | 排数 | 最小抗拉强度 kN {kgf} | 最大容许张力 kN {kgf} | 大概质量 kg/m | 组件的 链节数 |
| RS80-HT-2 | 2 | 163{16600} | 27.6{2810} | 6.18 | 120 |
标注
1.没有过渡链节，使用双数链节。
2.订购生产品。

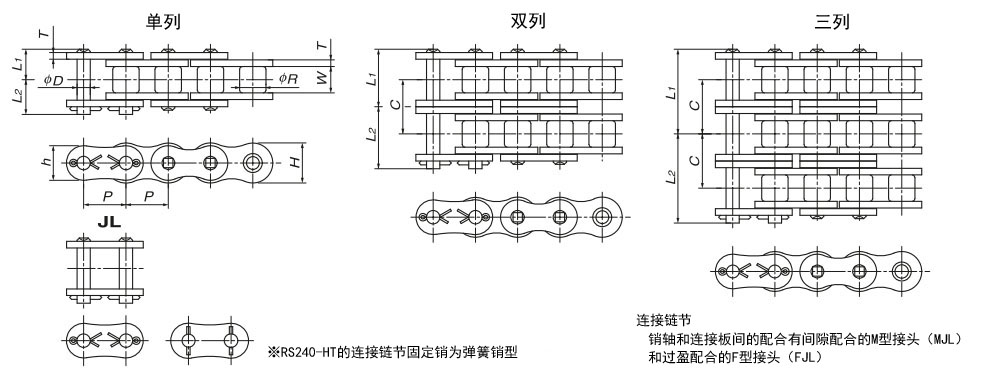

主要尺寸 mm
| 节距 | 滚子直径 | 内链节内宽 | 叶片 | 销轴 | 横向节距 | ||||
| P | R | W | T1 | H | h | D | L1 | L2 | C |
| 25.40 | 15.88 | 15.88 | 4.0 | 24.1 | 20.8 | 7.94 | 34.6 | 37.2 | 32.6 |
适用连接链节
| 型 | M形连接链节 | F形连接链节 |
| 型号 | RS80-HT-2-MWJL | RS80-HT-2-FWJL |
| 标准价格 | 请咨询 | 请咨询 |
| 交货期 | 请咨询 | 请咨询 |
| 标注 |
| 1.在高速使用范围,请选用RS滚子链。 |

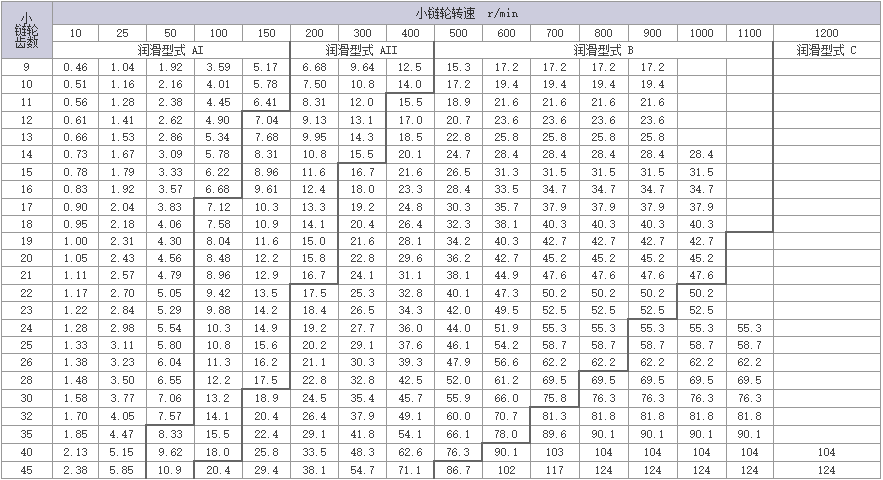

| 润滑型式 | AI | AII | B | C | 详细内容 |
| 方法 | 油壶 | 点滴加油 | 油池或油盘润滑 | 强制油泵润滑 |
