| DXF图形数据 | ||||||||
| RS50-LMDX-1-RP |
主要规格
| 规格型号 | 排数 | 最小抗拉强度 kN {kgf} | 约重 kg/m | 组件的 链节数 | 容许速度 m/min | 可使用温度范围 |
| RS50-LMDX-1 | 1 | 28.4{2900} | 1.11 | 192 | 135 | -10℃～60℃ |
| 标注： |
| 1.订购生产品。 |

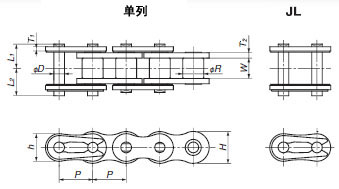

| 节距 P | 滚子直径 R | 内链节内宽 W | 叶片 | 销轴 | ||||||
| T1 | T2 | H | h | D | L1 | L2 | L | |||
| 15.875 | 10.16 | 9.26 | 2.0 | 2.4 | 15.0 | 13.0 | 5.09 | 11.4 | 13.1 | 24.0 |
适用连接链节
| 型 | 连接链接 |
| 型号 | RS50-LMDX-1-MCJL |
| 希望价格(税別) | 请咨询 |
| 交货期 | 请咨询 |
1.内链节的厚度比RS滚子链更厚，插入毡贴纸，销轴延长其尺寸(L1,L2)。请确认与装置的配置如何。
2.没有过渡链节，使用双数链节。
3.由于加了充分浸透油脂毡纸，与Lambda链条相比链条表面上附着更多油分。
联结链条时，请使用长寿命Lambda链用的联结链节（附带毡封闭）。
根据下图，毡封闭设置在外链板和内链板里面才联结。（下图参照）
| 标注 |
| 1.与RS滚子链的传动能力不同。 |
