| DXF图形数据 | ||||||||
| RS160-LMD-1-OL | ||||||||
| RS160-LMD-1-RP |
主要规格
| 规格型号 | 排数 | 最小抗拉强度 kN {kgf} | 约重 kg/m | 组件的 链节数 | 容许速度 m/min | 可使用温度 范围 |
| RS160-LMD-1 | 1 | 255{26000} | 10.5 | 60 | 50 | -10℃～150℃ |
| 标注： |
| 1.本体部：RP、継手部：割りピン形。 |
| 2.订购生产品。 |
主要尺寸 mm
| 节距 P | 滚子直径 R | 内链节内宽 W | 叶片 | 销轴 | ||||||
| T1 | T2 | H | h | D | L1 | L2 | L | |||
| 50.80 | 28.58 | 31.2 | 6.4 | 7.15 | 48.2 | 41.6 | 14.29 | 32.75 | 37.65 | 74.1 |
适用连接链节
| 型 | 连接链节 | 过渡链节 |
| 型号 | RS160-LMD-1-MWJL | RS160-LMD-1-OL |
| 希望价格(税别) | 请咨询 | 请咨询 |
| 交货期 | 请咨询 | 请咨询 |
| 使用注意事项 |
| 1.有灰尘的环境里有时会突发磨损的可能性。再者，在潮湿的环境下，水会将油冲洗，链条就容易发生磨损。 |
| 由于RS滚链相比，防锈油的涂抹量少，容易发生早期生锈。 |
| 2.在真空的环境下，含油套筒的油分容易外流，磨损寿命会降低。请勿使用。 |
| 3.含油套筒油分消耗完，就会发生油断现象，链条无法使用。 |

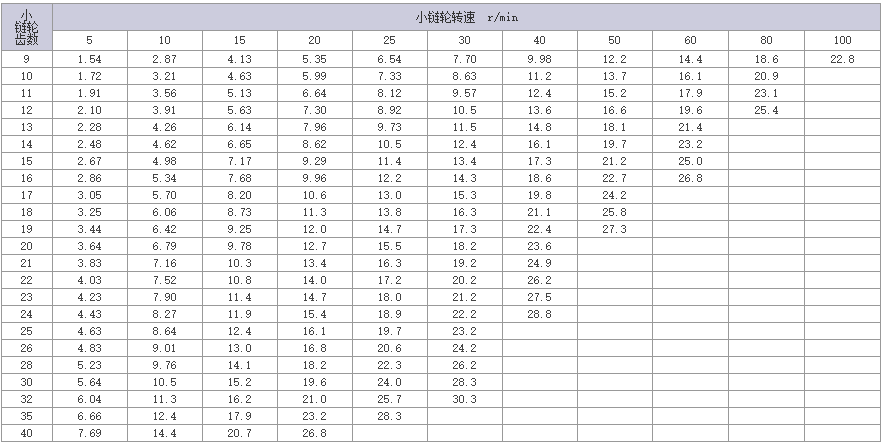

传动能力表 kW
| 标注 |
| 1.使用过渡链节(OL)时，传动能力为上表的80%。 |
| 2.与RS滚子链的传动能力不同。 |
