| DXF图形数据 | ||||||
| DXF数据一览请见此处 |

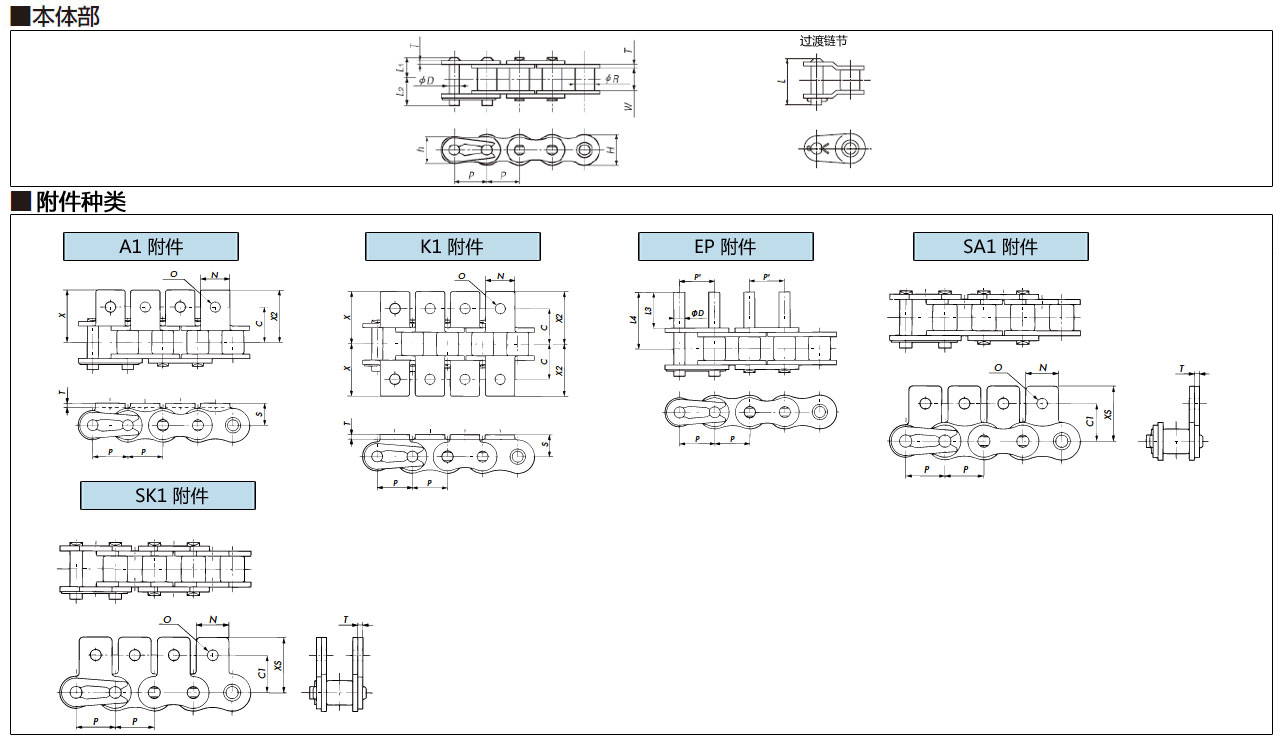

| ·此图表示在每链节上都安装有附件的情况。 |
| ·EP附件的P'实际尺寸与P不同。请向敝公司咨询。 |
主要规格
尺寸 | 最大容许张力 | 约重 | 组件的 | 可使用温度 |
RS25-SS | 0.12{12} | 0.14 | 160 | -20℃～400℃ |
| 标注 |
| 1.销轴型式为铆钉型。 |
| 2.连接链节为卡簧型。 |
| 3.过渡链节的安全销是两端开口销式。 |
| 4.过渡链节只有2节距过渡链节。 |
| 5.交货之前未进行涂油。如果在水中或潮湿环境以外使用时，在使用之前请涂油。 |
| 如果不加油直接使用，链条就会有弯曲不良的可能性。 |
| 最大容许张力为在已加油环境(包括水润滑)下的数值。 |
主要尺寸 mm
节距 | 滚子直径 | 内链节内宽 | 叶片 | 销轴 | |||||
厚度 T | 宽 H | 宽 h | 直径 D | L1 | L2 | L | |||
6.35 | (3.30) | 3.18 | 0.75 | 5.84 | 5.05 | 2.31 | 3.80 | 4.8 | --- |
| ・（ ）表示套筒直径。 |
| ・可使用RS链轮。 |
附件部尺寸 mm
| C | C1 | N | O | S | T | X | X2 | XS | D | L3 | L4 | 一个附件的附加重量 kg | |
A/SA 附件 | K/SK 附件 | ||||||||||||
| 7.15 | 7.95 | 5.6 | 3.4 | 4.75 | 0.75 | 10.7 | 10.7 | 11.65 | 2.31 | 6.0 | 9.3 | 0.0003 | 0.0006 |
希望価格
连接链接
型号 | 标准价格 | 交货期 |
RS25-SS-A1-JL | ||
RS25-SS-SA1-JL | ||
RS25-SS-K1-JL | ||
RS25-SS-SK1-JL |
