| DXF图形数据 | |||||||||
| RS180-1-CP | |||||||||
| RS180-1-OL | |||||||||
| RS180-1-2POL |
| 产品型号 | 排数 | 尺寸 L1 mm | 尺寸 L2 mm | 过渡销轴长度 L mm | JIS抗拉强度 kN {kgf} | 最小抗拉强度 kN {kgf} | 最大容许张力 kN {kgf} | 大概质量 kg/m | 组件的链节数 |
| RS180-1 | 1 | 35.65 | 42.45 | 80.6 | 281.0 {28655} | 336 {34300} | 60.8 {6200} | 13.45 | 54 |
| 标注 |
| 1.在使用1节距过渡链条(OL)后，最大容许张力为65%。 |
| 使用2节距过渡链条(2POL)，按照上表可直接使用。 |
| 2.单位库存品。 |
标准价格&基本交货期
| 型 | 组件 CP型 |
| 型号 | RS180-1-CP-U |
| 标准价格 | 请咨询 |
| 交货期 | 请咨询 |
| 型 | 连接链接 | F形连接链节 | 过渡链节 | 两节过渡链节 |
型号 | RS180-1-MWJL | RS180-1-FWJL | RS180-1-OL | RS180-1-2POL |
| 标准价格 | 请咨询 | 请咨询 | 请咨询 | 请咨询 |
| 交货期 | 请咨询 | 请咨询 | 请咨询 | 请咨询 |
| 标注：1.在使用1节距过渡链条(OL)后，传动能力为上表的80%。使用2节距过渡链条(2POL)，按照上表可直接使用。 |
| 2.如果使用时涉及按照传动能力表的灰色部部分，请向本公司询问。 |

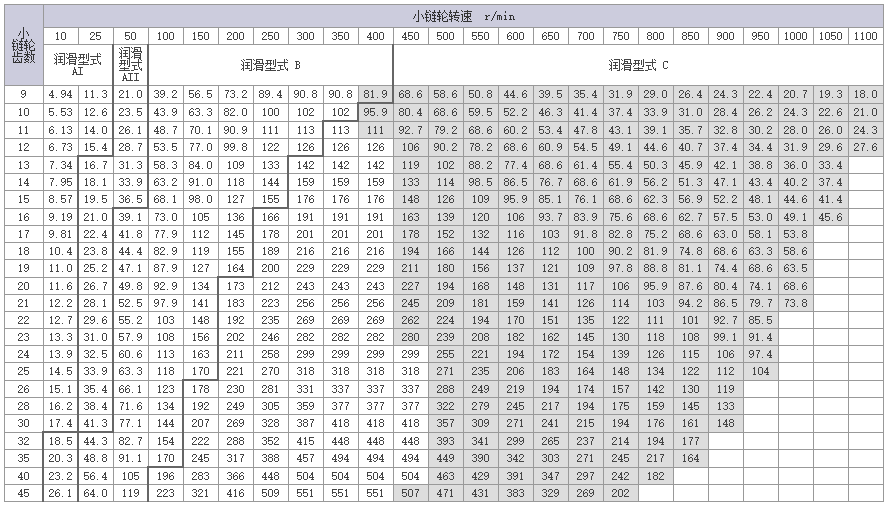

| 润滑型式 | AI | AII | B | C | 详情 |
| 方法 | 油壶 | 点滴加油 | 油池或油盘润滑 | 强制油泵润滑 |
适用链轮
| 型 | 1A | 1B | 1C | SD(单体双重) | 配孔 | 锁 S型 | 锁 N型 |
 |  |  |  |  |  |  | |
基本型号 | RS180-1A□T■ | RS180-1B□T■ | RS180-1C□T■ | --- | --- | --- | --- |
齿数范围 | 11T～60T | 11T～20T | 21T～60T |
