| DXF图形数据 | |||||||||
| RS180-2-CP | |||||||||
| RS180-2-OL | |||||||||
| RS180-2-2POL |
主要规格
| 产品型号 | 排数 | 尺寸 L1 mm | 尺寸 L2 mm | 过渡销轴长度 L mm | 横向节距 C mm | JIS抗拉强度 kN {kgf} | 最小抗拉强度 kN {kgf} | 最大容许张力 kN {kgf} | 大概质量 kg/m | 组件的 链节数 |
| RS180-2 | 2 | 68.75 | 75.35 | 151.1 | 65.8 | 562.0 {57309} | 673 {68600} | 103 {10540} | 26.52 | 54 |
| 标注 |
| 1.在使用1节距过渡链条(OL)后，最大容许张力为65%。 |
| 使用2节距过渡链条(2POL)，按照上表可直接使用。 |
| 2.单位库存品。 |
标准价格&基本交货期
| 型 | 组件 CP型 |
| 型号 | RS180-2-CP-U |
| 标准价格 | 请咨询 |
| 交货期 | 请咨询 |
适用连接链节
| 型 | 连接链接 | 过渡链节 | 两节过渡链节 |
型号 | RS180-2-MWJL | RS180-2-OL | RS180-2-2POL |
| 标准价格 | 请咨询 | 请咨询 | 请咨询 |
| 交货期 | 请咨询 | 请咨询 | 请咨询 |

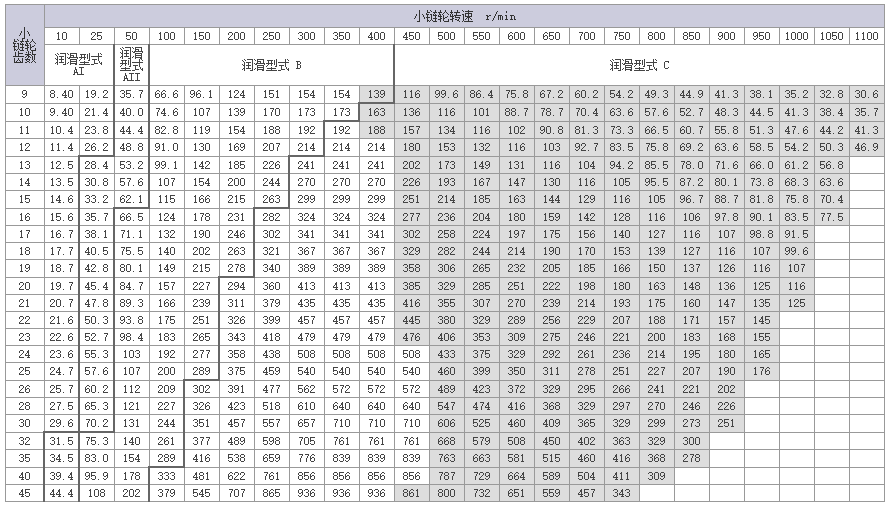

传动能力表 kW （多列系数1.7已乘法）
| 标注： 1.在使用1节距过渡链条(OL)后，传动能力为上表的80%。 |
| 使用2节距过渡链条(2POL)，按照上表可直接使用。 |
| 2.如果使用时涉及按照传动能力表的灰色部部分，请向本公司询问。 |
| 润滑型式 | AI | AII | B | C | 详情 |
| 方法 | 油壶 | 点滴加油 | 油池或油盘润滑 | 强制油泵润滑 |
