主要规格
| 产品型号 | 排数 | JIS抗拉强度 kN {kgf} | 最小抗拉强度 kN {kgf} | 最大容许张力 kN {kgf} | 大概质量 kg/m | 组件的链节数 |
| RS37-1 | 1 | - | 8.14 {830} | 1.37 {140} | 0.29 | 240 |
| 标注 |
| 1.使用M形连接链节(JL)时最大容许张力为上表的80%。 |
| 2.使用过渡链节(OL)时，最大容许张力为上表的65%。 |
| 3.单位库存品。 |

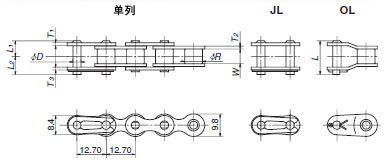

主要尺寸 mm
节距 P | 滚子直径 R | 内链节内宽 W | 叶片 | 销轴 | |||||
| T1 | T2 | T3 | D | L1 | L2 | L | |||
| 12.70 | 7.80 | 3.40 | 1.0 | 1.0 | 1.2 | 3.63 | 5.1 | 5.9 | 11.85 |
标准价格&基本交货期
| 型 | 组件 RP型 | 卷盘 PR型 |
| 型号 | RS37-1-RP-U | RS37-1-RP-20UR |
| 标准价格 | 请咨询 | 请咨询 |
| 交货期 | 请咨询 | 请咨询 |
适用连接链节
| 型 | 连接链接 | 过渡链节 |
型号 | RS37-1-MCJL | RS37-1-OL |
| 标准价格 | 请咨询 | 请咨询 |
| 交货期 | 请咨询 | 请咨询 |
