| RF06B-2-RP |
主要规格
| 产品型号 | JIS符号 | 排数 | 最小抗拉强度 kN {kgf} | ISO606抗拉强度 kN {kgf} | 最大容许张力 kN {kgf} | 约重 kg/m | 组件的 链节数 |
| RF06B-2 | 06B | 2 | 17.0 {1730} | 16.9 {1720} | 3.32 {339} | 0.75 | 320 |
| 标注 |
| 1.使用连接链节(JL)时，最大容许张力为上表的80%。 |
| 2.单位库存品。 |
主要尺寸 mm
节距 P | 滚子直径 R | 内链节内宽 W | 叶片 | 销轴 | 横向节距 C | ||||||
| T1 | T2 | H | h | D | L1 | L2 | L | ||||
| 9.525 | 6.35 | 5.72 | 1.0 | 1.3 | 8.2 | 8.2 | 3.27 | 11.2 | 12.8 | 25.9 | 10.24 |
| 标注 |
| 1.链板设计为平板形状。 |
| 2.外链板厚度可参考单列链条的数值。因横向节距尺寸的影响，多排链条的厚度会略有不同。 |
| 3.中链板只有一片。 |
适用连接链节
| 型 | 连接链接 |
型号 | RF06B-2-MCJL |
| 标准价格 | 请咨询 |
| 交货期 | 请咨询 |

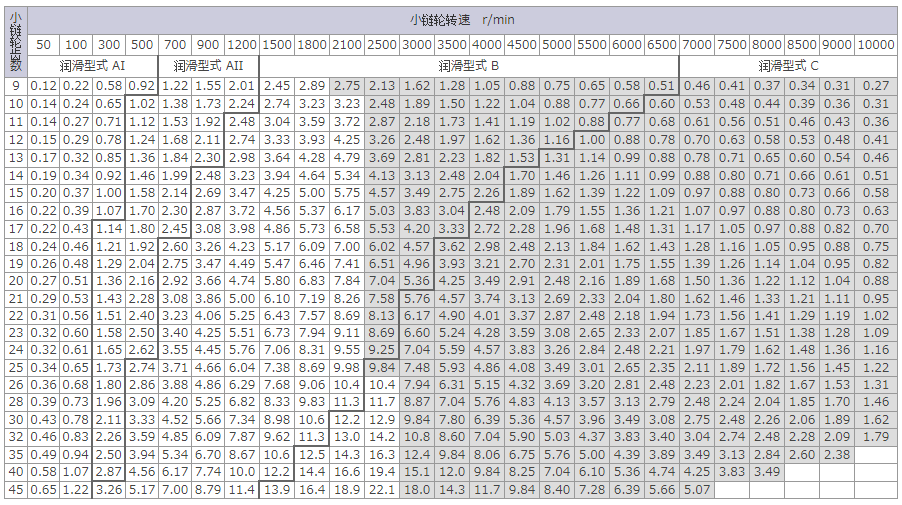

传动能力表 kW （多列系数1.7已乘法）
| 标注：1.使用过渡链节(OL)时，传动能力为上表的80%。 |
| 2.如果使用时涉及按照传动能力表的灰色部部分，请向本公司询问。 |
| 润滑型式 | AI | AII | B | C | 详情 |
| 方法 | 油壶 | 点滴加油 | 油池或油盘润滑 | 强制油泵润滑 |
