| RS10B-2-RP |
主要规格
| 产品型号 | JIS符号 | 排数 | 最小抗拉强度 kN {kgf} | ISO606抗拉强度 kN {kgf} | 最大容许张力 kN {kgf} | 约重 kg/m | 组件的 链节数 |
| RS10B-2 | 10B | 2 | 44.5 {4540} | 44.5{4540} | 7.68 {783} | 1.85 | 192 |
| 标注 |
| 1.使用1节距,2节距过渡链条(OL,2POL)时，最大容许张力为上表的60%。 |
| 2.单位库存品。 |
主要尺寸 mm
节距 P | 滚子直径 R | 内链节内宽 W | 叶片 | 销轴 | 横向节距 C | ||||||
| T1 | T2 | H | h | D | L1 | L2 | L | ||||
| 15.875 | 10.16 | 9.65 | 1.5 | 1.5 | 14.7 | 13.4 | 5.08 | 17.85 | 19.55 | 39.4 | 16.59 |
标注： 1.外链板厚度可参考单列链条的数值。因横向节距尺寸的影响，多排链条的厚度会略有不同。
适用连接链节
| 型 | 连接链接 | 过渡链节 | 两节过渡链节 |
型号 | RS10B-2-MCJL | RS10B-2-OL | RS10B-2-2POL |
| 标准价格 | 请咨询 | 请咨询 | 请咨询 |
| 交货期 | 请咨询 | 请咨询 | 请咨询 |

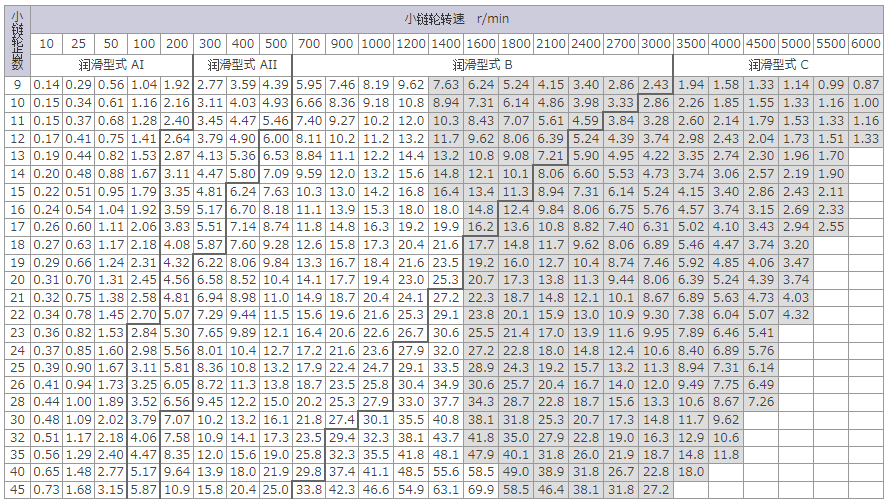

传动能力表 kW （多列系数1.7已乘法）
| 标注：1.使用过渡链节(OL)时，传动能力为上表的80%。 |
| 2.如果使用时涉及按照传动能力表的灰色部部分，请向本公司询问。 |
| 润滑型式 | AI | AII | B | C | 详情 |
| 方法 | 油壶 | 点滴加油 | 油池或油盘润滑 | 强制油泵润滑 |
