主要规格
| 产品型号 | JIS符号 | 排数 | 最小抗拉强度 kN {kgf} | ISO606抗拉强度 kN {kgf} | 最大容许张力 kN {kgf} | 约重 kg/m | 组件的 链节数 |
| RS48B-1 | 48B | 1 | 565 {57600} | 560 {57100} | 77.0 {7850} | 25.00 | 40 |
| 标注 |
| 1.使用连接链节(JL)时，最大容许张力为上表的80%。 |
| 2.使用1节距,2节距过渡链条(OL,2POL)时，最大容许张力为上表的60%。 |
| 3.询价品。 |
主要尺寸 mm
节距 P | 滚子直径 R | 内链节内宽 W | 叶片 | 销轴 | ||||||
| T1 | T2 | H | h | D | L1 | L2 | L | |||
| 76.2 | 48.26 | 45.72 | 10.0 | 12.1 | 63.8 | 59.8 | 29.23 | 49.3 | 58.8 | 117.7 |
适用连接链节
| 型 | 连接链接 | 过渡链节 | 两节过渡链节 |
型号 | RS48B-1-MWJL | RS48B-1-OL | RS48B-1-2POL |
| 标准价格 | 请咨询 | 请咨询 | 请咨询 |
| 交货期 | 请咨询 | 请咨询 | 请咨询 |

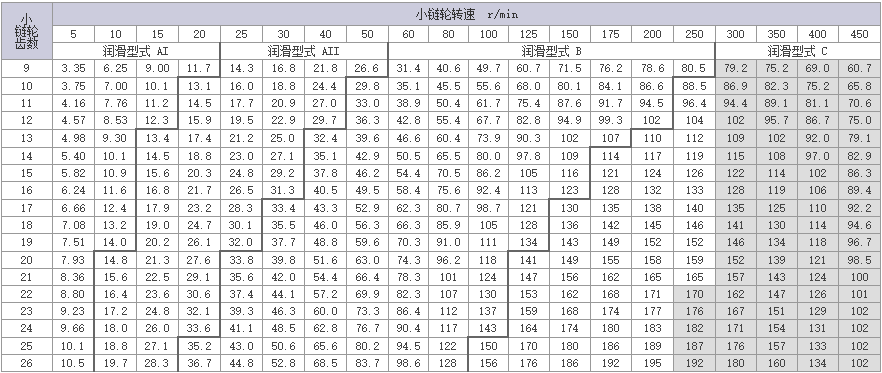

传动能力表 kW
| 标注：1.使用过渡链节(OL)时，传动能力为上表的80%。 |
| 2.如果使用时涉及按照传动能力表的灰色部部分，请向本公司询问。 |
| 润滑型式 | AI | AII | B | C | 详情 |
| 方法 | 油壶 | 点滴加油 | 油池或油盘润滑 | 强制油泵润滑 |
