TPM
特点
■ 链条节距约为以往塑料顶板链条的1/2。可有效降低输送机噪音、减小转接部的间隙。 ■ 可使用TPS型链轮（奇数齿）实现零部件共享。 ■ 带防上浮附件。可防止在转角部、上升/下降输送机发生上浮以及在返回侧顶板上表面受到损伤。 |

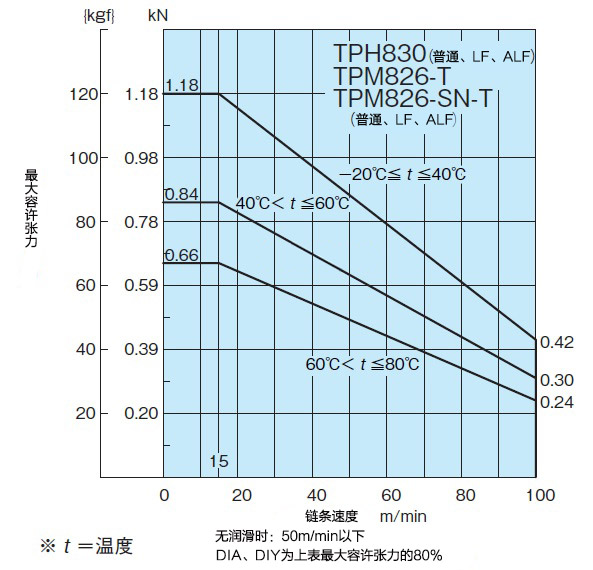

| 规格 | 规格代号 | 外观颜色 | 对应 | 容许张力 | 容许速度 | 可使用温度范围 | 销材质 | 能力曲线图 |
| m/min |
| kN | 有润滑 | 无润滑 | ﾟC |
| 普通 | 无 | 灰色 | 请参照详细内容。 | 1.18 | 100 | 50 | -20～80 | SUS304 | 表示能力线图 |
| 型号 | 链条宽度X | 1个单元的链环数 | 链条质量 | 对应 | DXF图形 | 标准价格/链节 | 交货期 |
| mm | kg/m | 数据 |
| TPM826-T | 82.6 | 160 | 1.4 | ○ | DXF | 请咨询 |
| 低摩擦耐磨损 | LFW | 白色 | 请参照详细内容。 | 1.18 | 100 | 50 | -20～80 | SUS304 | 表示能力线图 |
| 型号 | 链条宽度X | 1个单元的链环数 | 链条质量 | 对应 | DXF图形 | 标准价格/链节 | 交货期 |
| mm | kg/m | 数据 |
| TPM826-T-LFW | 82.6 | 160 | 1.4 | ○ | DXF | 请咨询 |
| 低摩擦耐磨损 | LFG | 绿色 | 请参照详细内容。 | 1.18 | 100 | 50 | -20～80 | SUS304 | 表示能力线图 |
| 型号 | 链条宽度X | 1个单元的链环数 | 链条质量 | 对应 | DXF图形 | 标准价格/链节 | 交货期 |
| mm | kg/m | 数据 |
| TPM826-T-LFG | 82.6 | 160 | 1.4 | ○ | DXF | 请咨询 |
| 低摩擦耐磨损 | LFB | 褐色 | 请参照详细内容。 | 1.18 | 100 | 50 | -20～80 | SUS304 | 表示能力线图 |
| 型号 | 链条宽度X | 1个单元的链环数 | 链条质量 | 对应 | DXF图形 | 标准价格/链节 | 交货期 |
| mm | kg/m | 数据 |
| TPM826-T-LFB | 82.6 | 160 | 1.4 | ○ | DXF | 请咨询 |
| 超低摩擦耐摩耗 | ALF | 浅蓝色 | 请参照详细内容。 | 1.18 | 100 | 50 | -20～80 | SUS304 | 表示能力线图 |
| 型号 | 链条宽度X | 1个单元的链环数 | 链条质量 | 对应 | DXF图形 | 标准价格/链节 | 交货期 |
| mm | kg/m | 数据 |
| TPM826-T-ALF | 82.6 | 160 | 1.4 | ○ | DXF | 请咨询 |
| 低摩擦 | WR | 深绿色 | 请参照详细内容。 | 1.18 | 100 | 50 | -20～80 | SUS304 | 请咨询 |
| 型号 | 链条宽度X | 1个单元的链环数 | 链条质量 | 对应 | DXF图形 | 标准价格/链节 | 交货期 |
| mm | kg/m | 数据 |
| TPM826-T-WR | 82.6 | 160 | 1.4 | ○ | DXF | 请咨询 |
| 耐热高速 | KV150,180,250 | 黑色 | × | － | － | － | － | - | － |
| 高速 | HS | 奶油黄 | × | － | － | － | － | - | － |
| 耐化学品 | Y | 亚光白色 | ○ | 请咨询 |
| 导电 | E | 黑色 | ○ | 请咨询 |
| 耐冲击 | DIA | 奶油黄 | ○ | 请咨询 | 表示能力线图 |
| 耐冲击 | DIY | 绿色 | ○ | 请咨询 | 表示能力线图 |
| 抗菌防霉 | MWS | 奶油黄 | ○ | 请咨询 |
| 金属检测 | MPD | 黑色 | ▲ | 请咨询 |
| 金属检测 | MPW | 黑色 | ▲ | 请咨询 |
标注
1.关于对应
“○”：订单生产品
“×”：不生产
“▲”：可能可提供特殊类型。请咨询本公司。
2.不生产塑料销规格。
| 型号 | 适用型号 | 销材质 | 价格 | 交货期 | 图纸 |
| TTUP-SUS-JPD | TPM | SUS304 | 请咨询 | 请咨询 | 请咨询 |
※点击型号可显示详细信息。点击画像可扩大。
| 链轮（毛坯孔型） 軸穴加工サービス対応| 型号 | 齿数 | 有效齿数 | 螺距直径
mm | 预制孔径
mm | 最大轴孔径
mm | 型 |
|---|
| TTUP1012T | 21 | 10½ | 129.26 | 18 | 47 | 一体型 | | TTUP1112T | 23 | 11½ | 141.22 | | TTUP1212T | 25 | 12½ | 153.20 | 链轮（锁定系列）| 型号 | 齿数 | 有效齿数 | 螺距直径
mm | 轴孔径
mm | 型 |
|---|
| TTUP1012T-S□□□□ | 21 | 10½ | 129.26 | 15～45 | 一体型 | | TTUP1112T-S□□□□ | 23 | 11½ | 141.22 | | TTUP1212T-S□□□□ | 25 | 12½ | 153.20
| |
※点击型号可显示详细信息。点击画像可扩大。
| 本塑料导轨不具备耐热性及耐药性。
在特殊环境·条件下使用时请咨询本公司。 |
